紅寶石戒指

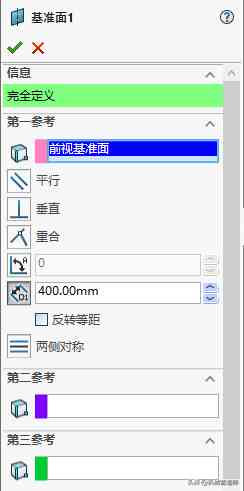

1、新建基準平面

基準面1

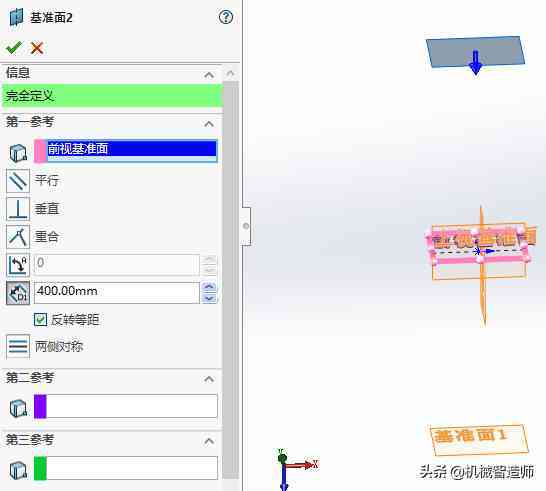

基準面2

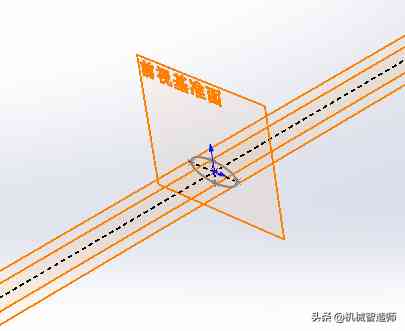

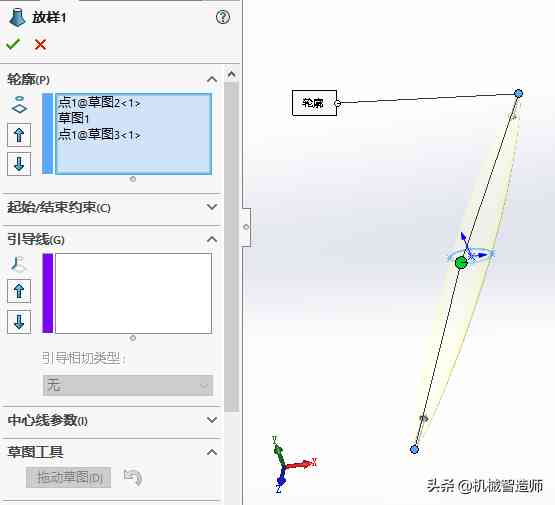

2、放樣曲面，在新建的兩個基準面上分別草繪一個點，在前視基準面上繪制一個橢圓，橢圓中心和兩個草繪點在一個水平線上。

選擇放樣曲面命令

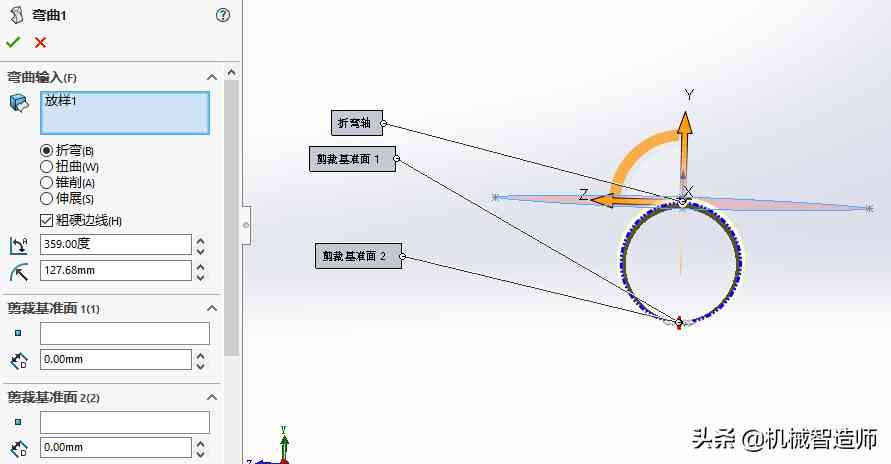

3、彎曲，將放樣好的曲面彎曲形成戒指環。

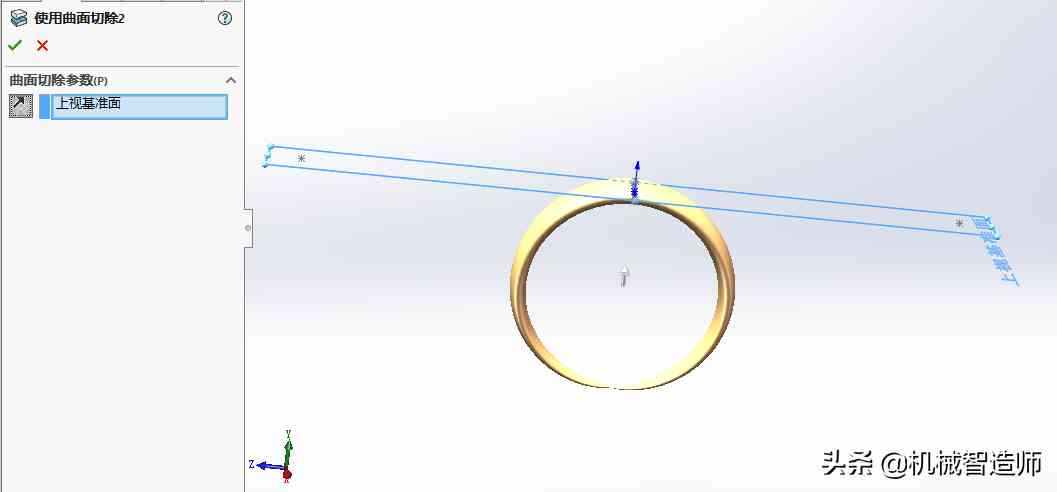

4、使用曲面切除

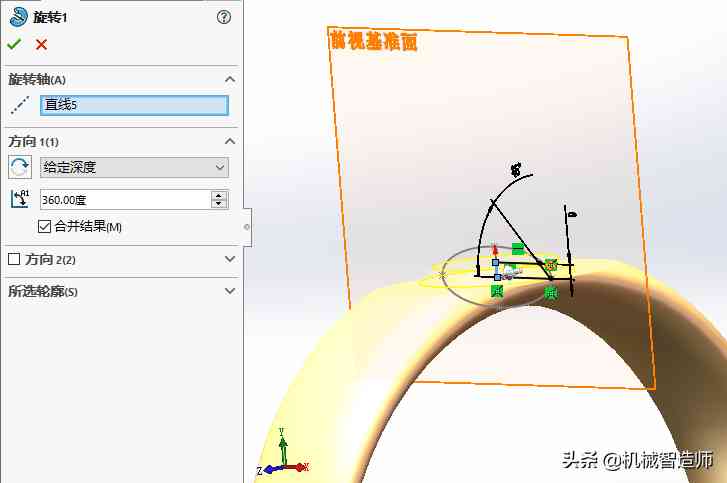

5、旋轉，在前視基準面上繪制圖下草圖，旋轉。

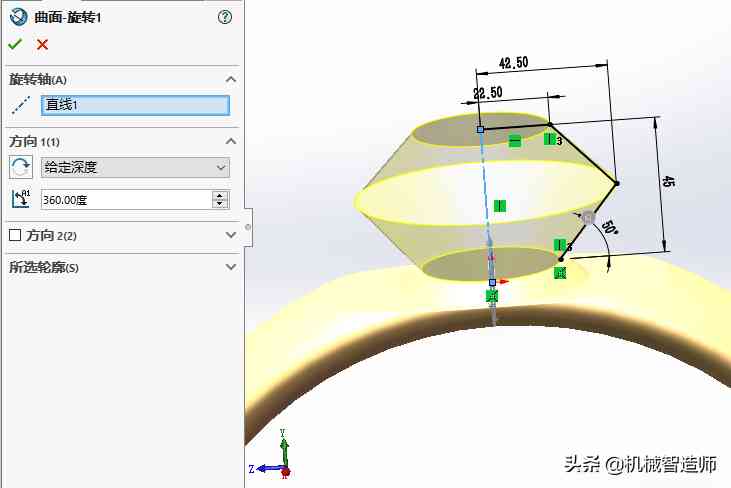

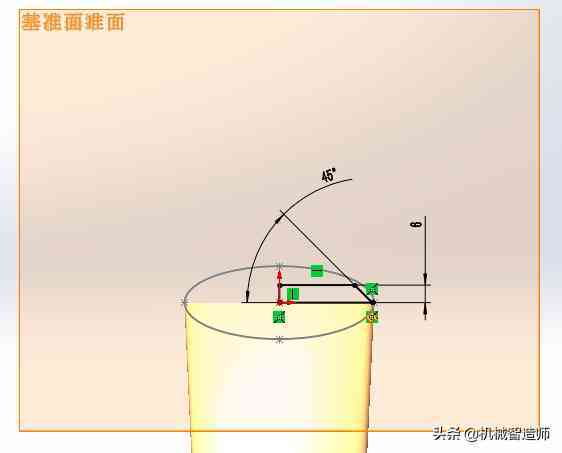

6、旋轉曲面，在前視基準面上繪制草圖。

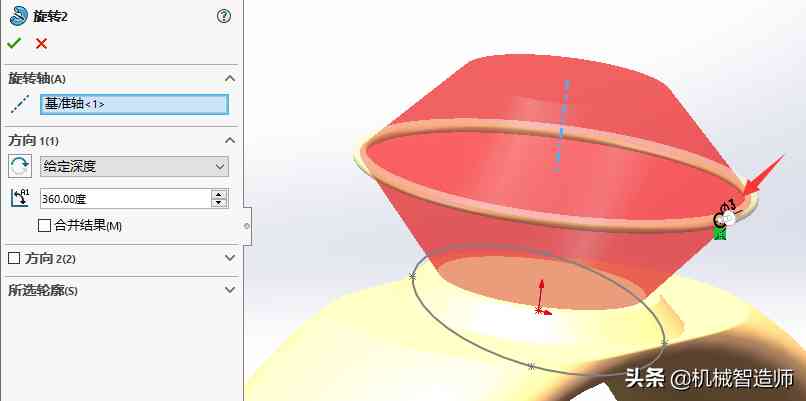

7、旋轉

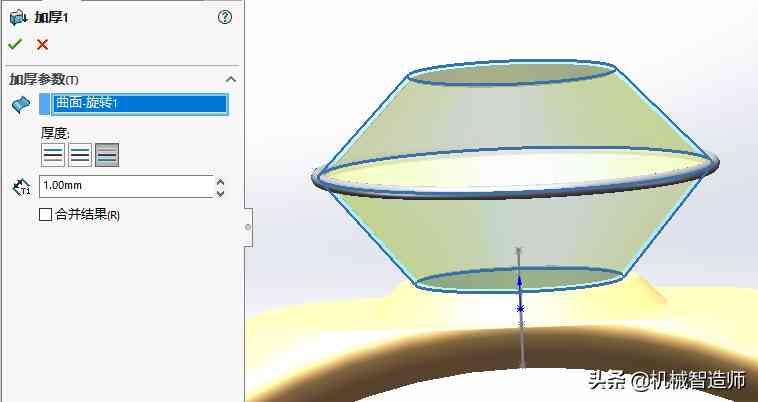

8、加厚

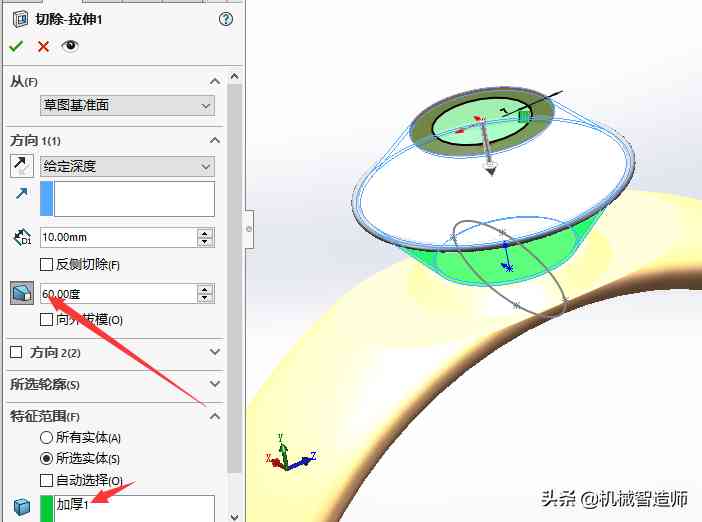

9、拉伸切除

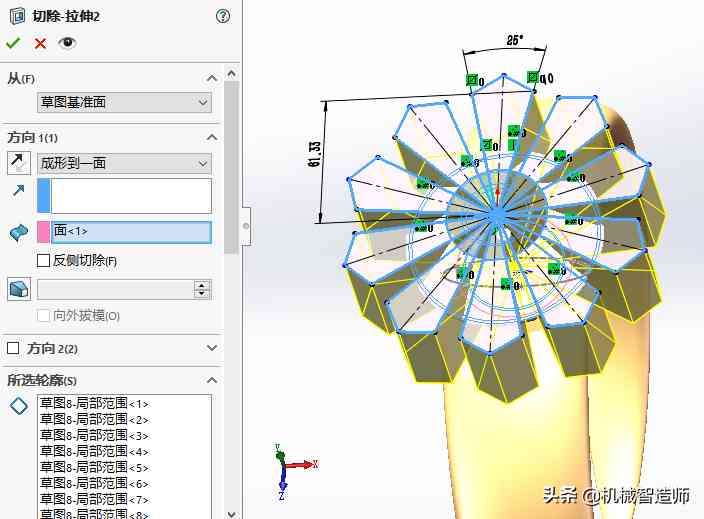

10、拉伸切除

11、新建兩個基準面。

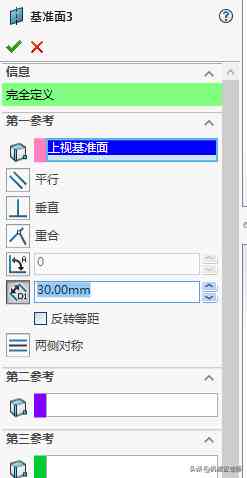

基準面3

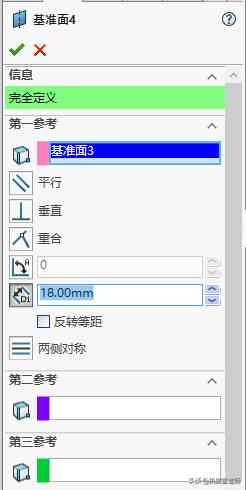

基準面4

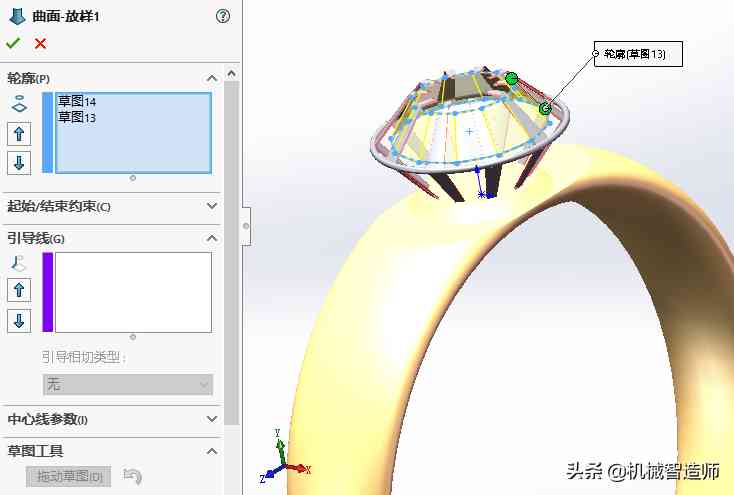

12、放樣曲面

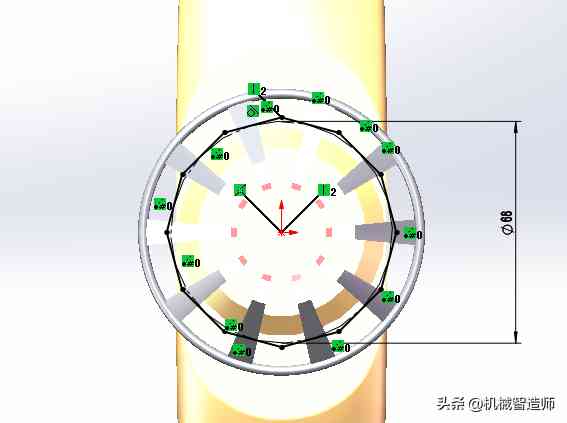

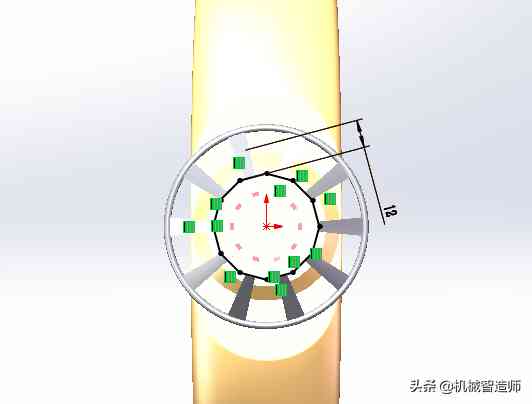

在基準面4上繪制如下草圖：

在基準面3上繪制如下草圖：

選擇放樣曲面命令

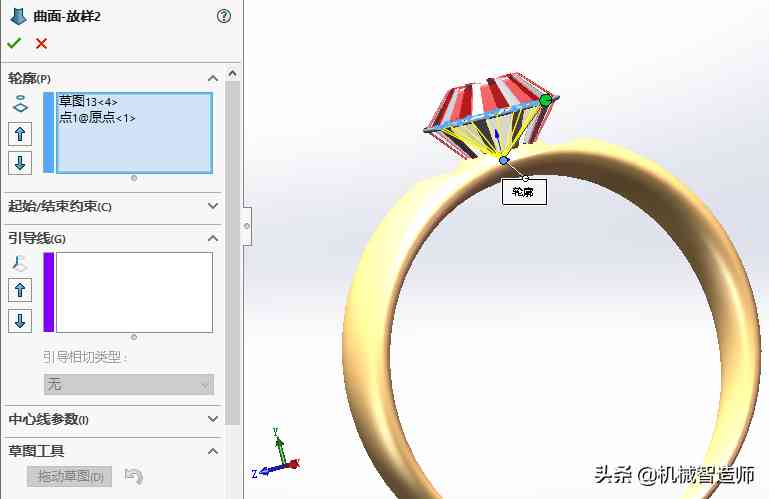

13、放樣曲面

在上視基準面上草繪一個點，這個點與基準面3上的草圖同心。

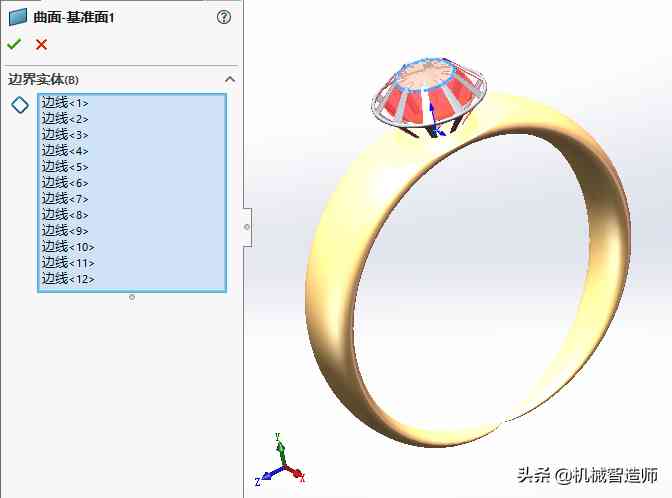

14、平面區域，封閉鉆石上部。

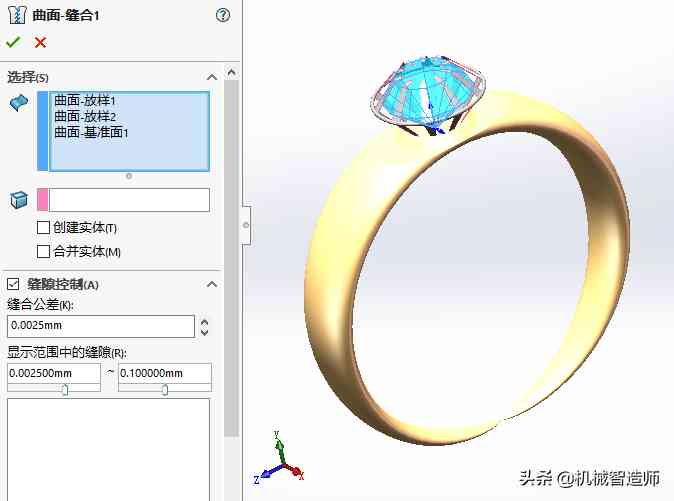

15、曲面縫合

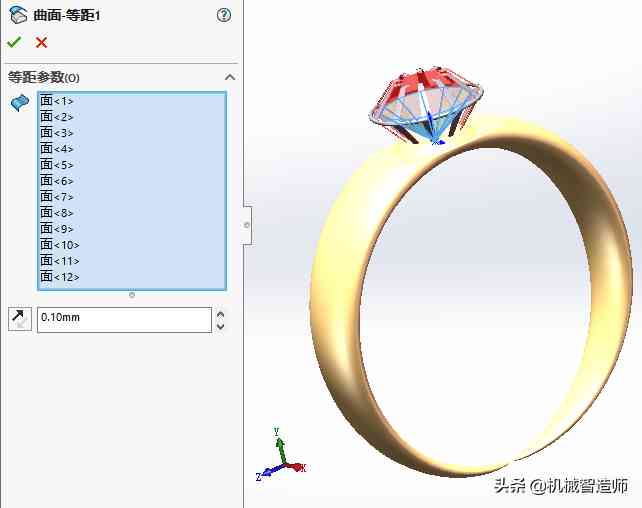

16、等距曲面

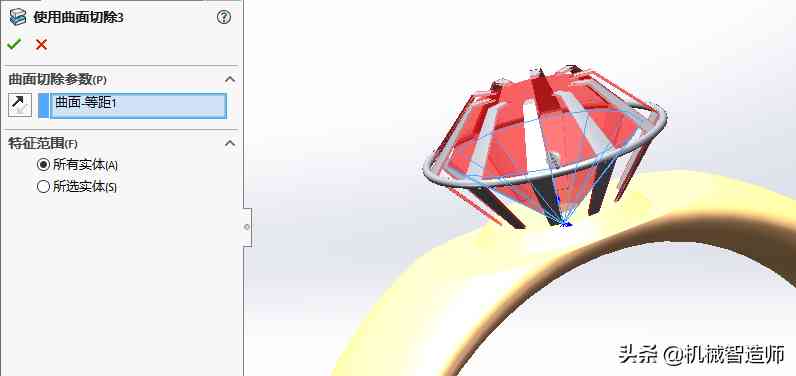

17、使用曲面切除

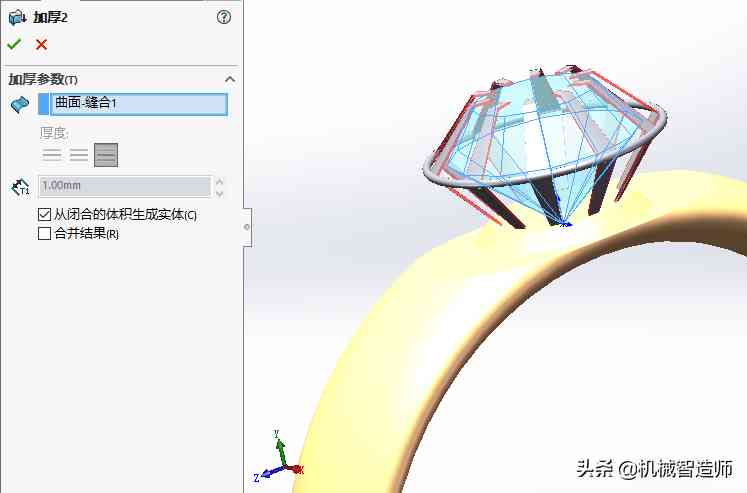

18、加厚

鉆石戒指的建模過程就已經全部完成，喜歡的小伙伴可以轉發+關注后后臺私信我獲取模型源文件，提供給大家供大家練習參考。
