很多人在對翡翠的基本概念有了一定的了解以后，在翡翠的辨別上都會產生一些疑惑，究竟應該怎么觀察判斷翡翠的真假呢？在這里，我們?yōu)榇蠹铱偨Y了三個翡翠鑒定的普遍要訣！

1.結構現(xiàn)象(纖維交織結構)

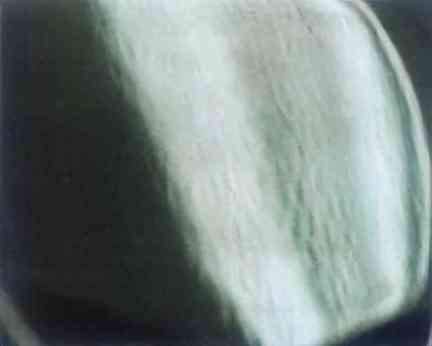

透光觀察翡翠，對于透明度較差的翡翠，可以用強光手電筒照射翡翠邊緣較薄的部位，會出現(xiàn)雜亂的絲縷交錯的現(xiàn)象，當顆粒粗大，邊界明顯時，這種現(xiàn)象更加明顯。如果是質地細膩的翡翠，則需要觀察翡翠瑕疵部位，如綿、花、綹、裂附近，一定會有纖維狀物質出現(xiàn)絲縷交錯的現(xiàn)象，正是翡翠纖維交織結構的特征現(xiàn)象。

2.表面拋光特征——微波紋

肉眼或放大鏡下觀察，翡翠的拋光表面可見到波狀起伏的現(xiàn)象，即微波紋。微波紋的產生原因有三:

一是硬玉礦物的不同品面和晶面的不同方向硬度不同，拋光時引起的波狀起伏;

二是解理發(fā)育的硬玉在拋光時平行拋光面方向的解理面會剝落;

三是其他不同硬度的礦物引起的波狀起伏。

放大10倍的冰種翡翠表面微波紋

微波紋和翠性一樣，都是翡翠的特征。微波紋的明顯程度與結晶顆粒大小有關，顆粒細膩的翡翠微波紋現(xiàn)象需要在顯微放大時才能觀察到，非常平緩，甚至感覺近平面。顆粒粗大時不時伴有角狀凹坑，起伏不平。

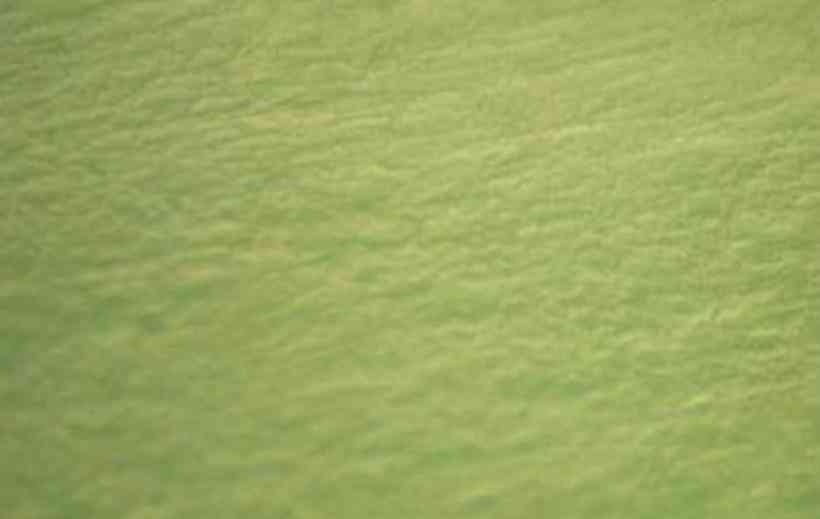

翡翠表面微波紋

3.翠性

在傳統(tǒng)翡翠鑒別中，觀察其中是否具有“翠性”是作為鑒別翡翠真假的一個標志。

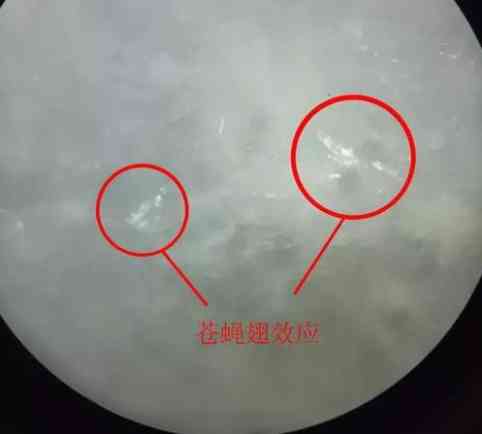

現(xiàn)代翠性指翡翠表層的硬玉顆粒晶面、解理面在光照下出現(xiàn)一個個亮白色反光小面的現(xiàn)象，行業(yè)中稱為“蒼蠅翅”。

硬玉顆粒的大小與取向不同，不同部位的“蒼蠅翅”會出現(xiàn)大小不同的閃光，此起彼伏。在未拋光的表面上，翠性非常明顯。

翠性還與翡翠礦物顆粒的大小關系密切，翡翠結構粗精，硬玉結晶較大，產生的解理面也大，翠性顯而易見;翡翠結構細膩，硬玉結晶細小，產生的解理面較小，“翠性”也不易觀察到。

根據(jù)大小和形態(tài)，翠性可被習慣地分成三種類型。

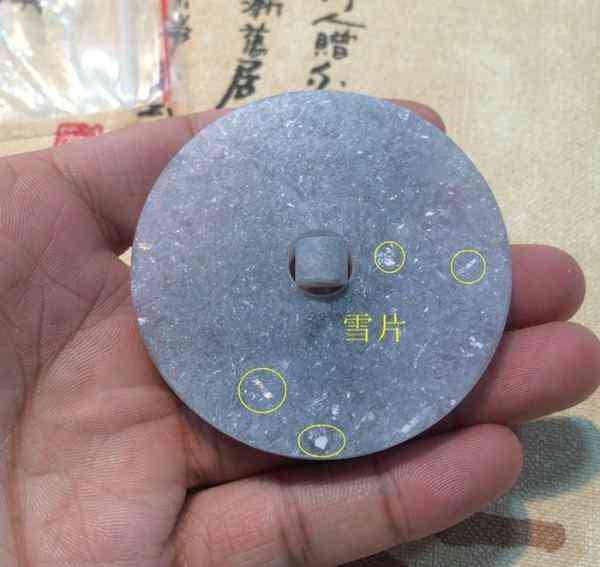

雪片:片狀的較為明顯的閃光面，通常由粗粒、短柱狀硬玉顆粒造成。

蒼蠅翅:狹長狀的小閃光面，由中粗粒柱狀到長柱狀的硬玉顆粒造成。

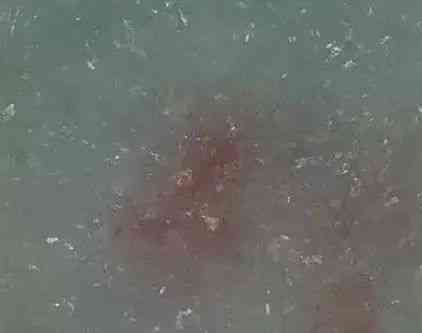

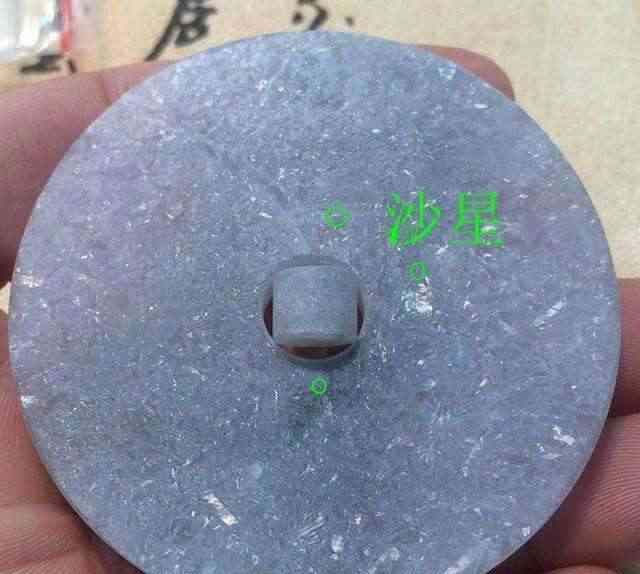

沙星:點狀細小閃光面，由中細粒長柱狀或纖維狀的硬玉顆粒造成。

不是每件翡翠都可以一眼便知翠性，質地細膩、拋光良好的翡翠不易觀察到翠性。觀察翠性一是要在反射光下觀察;二是要在轉動的瞬間觀察，翠性是此起彼伏地顯現(xiàn);三是盡量尋找翡翠結晶粗糙的部位進行觀察。

當然，這些只是為大家提供一種辨別翡翠的方法，更多翡翠及其相關知識，點擊下方專欄，三代翡翠世家傳人項世菊老師給你一場人人都能學會的翡翠課程。

（部分圖片及文字內容來源于網絡，如有侵權請立即聯(lián)系我們，我們將及時修改或刪除）
