電子工具箱是一款集電路設計與工程計算于一體的專業移動應用。從基礎的電阻色環識別到復雜的電路仿真分析，該軟件覆蓋電子工程全領域需求。創新的可視化交互界面與高度定制化功能面板，讓專業計算變得直觀高效，為電子愛好者和工程師提供隨時隨地的設計輔助。

電子工具箱怎么使用邏輯門工具

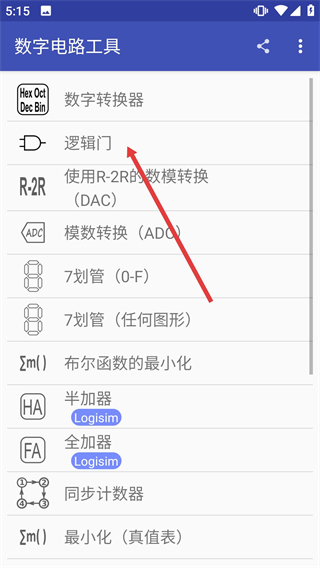

1、打開電子工具包主界面，選擇數字電路工具，切換到軟件的數字電路工具列表。

2、在數字電路工具列表中點擊邏輯門選項，即可進入邏輯門的功能界面開始數據錄入。

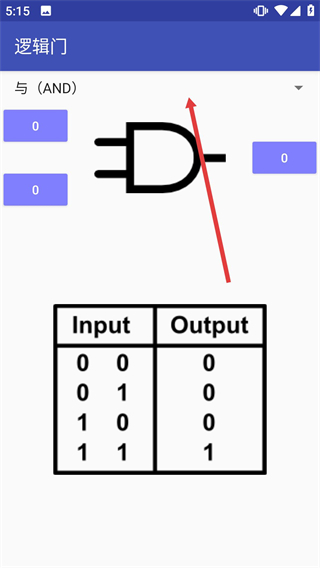

3、邏輯門界面會顯示對應門電路的示意圖與真值表，可直觀查看輸入與輸出的邏輯對應關系，點擊上方可修改類型。

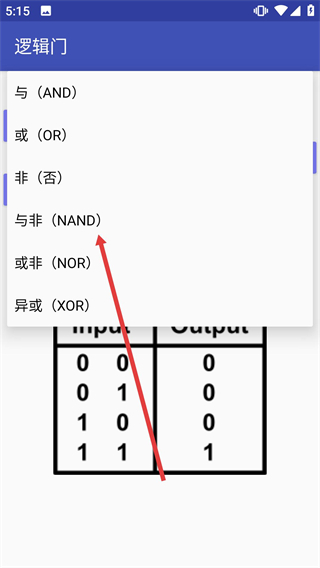

4、點擊邏輯門類型的下拉菜單，可切換選擇或、非、與非等不同類型的邏輯門，查看其對應的邏輯規則。

軟件特色

1、智能電路分析模塊支持47種標準電路拓?fù)淇焖儆嬎?，包括倍壓整流、π型濾波等專業結構參數自動推導。

2、全系元器件數據庫收錄超過900種SMD封裝參數，支持器件三維尺寸預覽與焊盤布局熱力圖分析。

3、多物理場轉換器集成電磁單位37類換算，電壓駐波比與dBm等特殊參數可一鍵關聯計算公式。

4、動態布線規劃工具根據IPC標準優化走線路徑，實時計算寄生參數并提供EMI抑制方案建議。

5、板級熱仿真引擎通過輸入功耗與環境參數，預測關鍵元件溫升曲線并標記潛在過熱風險區域。

軟件亮點

1、可視化色環解碼系統通過攝像頭識別電阻色帶，同步顯示阻值、公差及溫度系數等完整規格參數。

2、星三角變換計算器同時呈現三種等效電路模型，支持不平衡負載條件下的復雜網絡結構轉換。

3、邏輯門真值表生成器可自定義輸入變量數量，自動推導74系列芯片功能并輸出波形時序圖。

4、PCB特性阻抗計算工具適配12種傳輸線結構，考慮介質損耗與表面粗糙度的精準阻抗匹配方案。

5、云端器件圖書館持續更新主流元器件數據手冊，關鍵參數支持交叉對比與收藏夾分類管理。
