（1）焗色：

焗色實際上是用熱處理的方法，使翡翠出現(xiàn)美觀的紅色。通過火烤來改變原本褐色或黃色翡翠表皮變成豬肝紅色，變成好賣相的紅翡，稱之為焗色。

很多朋友會把焗色翡翠誤認(rèn)為是染色翡翠，染色翡翠一般經(jīng)過注膠，而焗色翡翠不經(jīng)過注膠這一過程，從而使得識別焗色翡翠比較難。焗色翡翠，所謂"焗"就是將翡翠進(jìn)行高溫?zé)崽幚?，去提升翡翠的色澤，主要是將一些原本帶有黃褐色調(diào)(其中含有褐鐵礦)的低檔翡翠，經(jīng)過高溫加熱(一般為200℃)使得褐鐵礦中的水分蒸發(fā)形成朱紅色的赤鐵礦，使翡翠黃褐色的部分變?yōu)榧t色，以獲得價值較高的紅翡。

"焗"出來的顏色是永恒不變的，且?guī)缀醪豢煞直妗Ｒ驗闊h出來的紅翡與自然界形成的紅翡在形成機(jī)理上是幾乎相同的，只不過焗色這一過程是在人工環(huán)境下快速轉(zhuǎn)化完成的?？梢哉f只是模擬了自然條件，就連專業(yè)的檢驗機(jī)構(gòu)出具的證書上也不會有特別注明視作天然A貨。因為按我國頒布的《珠寶玉石國家標(biāo)準(zhǔn)》，熱處理寶石(包括翡翠)視作簡單"優(yōu)化"，列入天然寶石之類。

一些顏色偏黃灰，不艷紅的翡可通過高溫的烘烤使之變得更加紅艷。但經(jīng)烘烤后，翡翠的韌性降低，脆性增加。微裂隙增多，敲擊時聲音會較嘶啞。另外也可以進(jìn)行紅外光譜檢測，將會發(fā)現(xiàn)因烘烤的緣故而缺乏吸附水。

注意：綠色翡翠不能采用焗色處理。

（2）鍍膜處理：

鍍膜翡翠又稱“穿衣翡翠”或“套色翡翠”。鍍膜翡翠的制作是選擇透明度好，但無色的翡翠戒面，在其表面鍍一層薄膜(膠質(zhì))。鍍膜翡翠看上去美麗潤澤，像是高檔翡翠飾品，具有較大的偽裝性和欺騙性。

鍍膜處理品的特點是綠色分布均勻并且是滿色狀，正面和背面的顏色都一樣，同時沒有天然翡翠呈斑狀、條帶狀、細(xì)脈狀、絲片狀的顏色分布特點。

天然翡翠表面很光滑，觸手冰潤，而鍍膜翡翠由于涂抹了一層膠狀物，用手摩擦?xí)r可發(fā)覺不如天然翡翠哪般光滑，有粘手感覺。用放大鏡或顯微鏡觀察，可見綠色僅附于玉件表皮，而非來自內(nèi)部，因膜的硬度低，膜上常見很細(xì)的磨擦傷痕，天然品無此現(xiàn)象。

（3）翡翠B貨、C貨、B+C貨、D貨鑒別：

B 貨是指翡翠經(jīng)過強(qiáng)酸浸泡后，泡去了雜質(zhì)，又經(jīng)過充膠的翡翠。B 貨翡翠也叫“沖涼”翡翠，它的質(zhì)地是假的。用強(qiáng)酸浸泡之后的翡翠，臟的雜質(zhì)被泡掉了，但同時翡翠的質(zhì)地也被完全破壞了，沒有玉的韌性，松軟而充滿空隙，為了在外表上看不出來，又在空隙中加入了透明的硅膠。所以 B 貨翡翠看上去顏色都很漂亮，質(zhì)地都很通透，但它的價格卻很低。很多人不小心買到 B 貨的原因，就是 B 貨往往看起來又好又便宜。但是 B 貨翡翠經(jīng)不住時間的考驗，一般幾年之后硅膠氧化，翡翠會變得面目全非。所以 B 貨翡翠不是真貨是假貨。鑒別 B 貨翡翠，對燈光看的情況下，轉(zhuǎn)動翡翠，找到能清晰看到翡翠表面反光的角度，仔細(xì)觀察可以看見 B 貨表面有很多凹坑和麻點，是表面的硅膠 經(jīng)風(fēng)化磨蝕剝離后形成的。另外，B 貨翡翠的光澤與 A 貨翡翠不同，A 貨翡翠結(jié)構(gòu)致密，外表散發(fā)玻璃光澤。B 貨翡翠由于注膠，外表散發(fā)的是油脂光澤。

C 貨是翡翠經(jīng)過人工染色，在原本沒有顏色的翡翠上人為加上顏色，它的顏色是假的，也是假貨。染色的方法有很多種，多數(shù)都是先將翡翠加熱，使結(jié)晶顆粒之間的裂隙加大，再局部放到染料中，使顏色順著裂隙進(jìn)入翡翠，染上的顏色多為綠色、紫色、黃色、紅色?？?C 貨翡翠，在對著光看的情況下，仔細(xì)看翡翠顏色的分布，常能看出顏色是順著裂隙分布的，這種顏色分布得不自然，外觀很像毛細(xì)血管，看到這種情況就可以斷定顏色不是天然存在于玉石之中的，而是從外邊進(jìn)入的。另外，染的顏色沒有色根，常常是飄在翡翠的表面，顏色也 “發(fā)死”、 “發(fā)楞”，沒有靈氣。

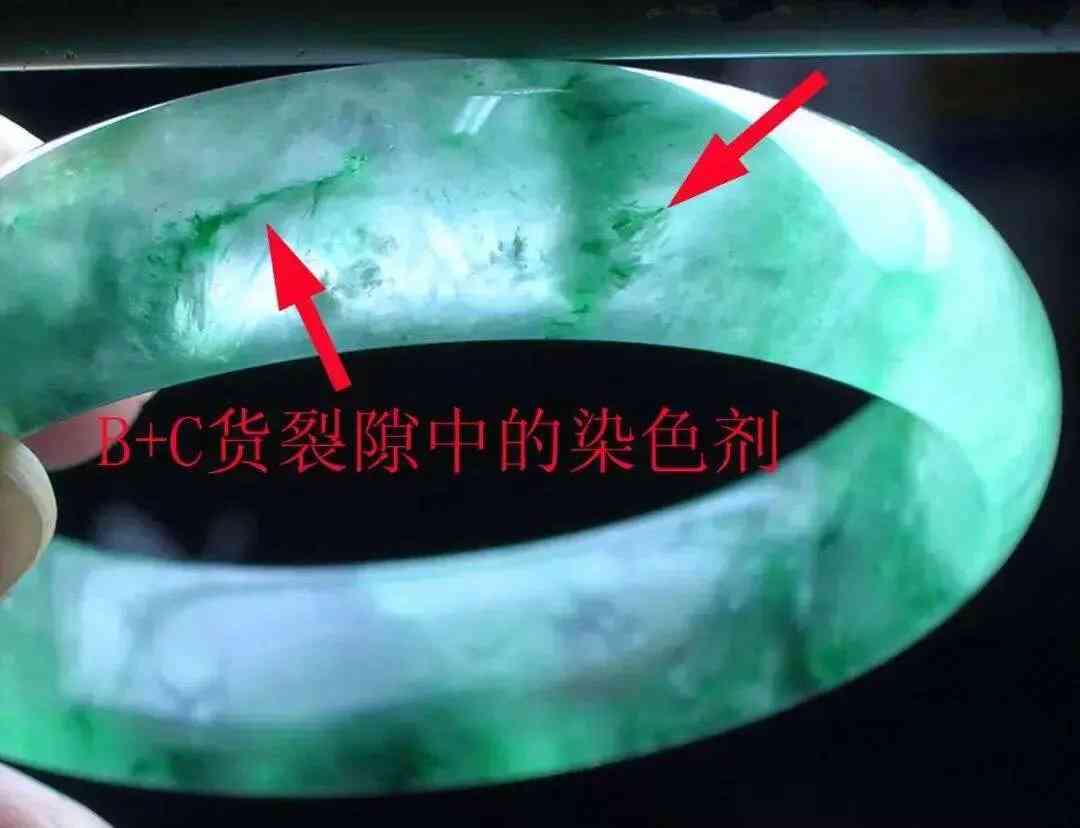

B+C貨是B貨和C貨的集合，兩者的特點均包含，酸洗+染色，識別方法和鑒別B貨、C貨一致。

D貨指材料本身不是翡翠而冒充翡翠。有的是玻璃，毫無價值。有的本身是有一定價值的玉或石英，由于翡翠的價值更高而仿冒翡翠，這些都稱為翡翠的 D 貨。常見的仿制品有軟玉中的碧玉，有蛇紋石類的鈾巖石，有石英巖類的東陵石、澳洲玉、馬來玉，有長石類的獨山玉等等。
